LTspice是一款专业的开关调节器和模拟运行电路软件,不仅适用于学生使用也适用于专家使用。是一款高性能SPICE仿真软件、原理图采集和波形查看器,集成增强功能和模型,采用合适电路仿真软件可从一定程度上简化仿真过程,在LTspice电路模拟器的帮助下,用户可以创建自己的集成电路方案并进行测试。并且LTspice还是一款完全免费的软件,有需要的用户强烈推荐使用它哦!
LTspice(SPICE电路仿真)使用方法

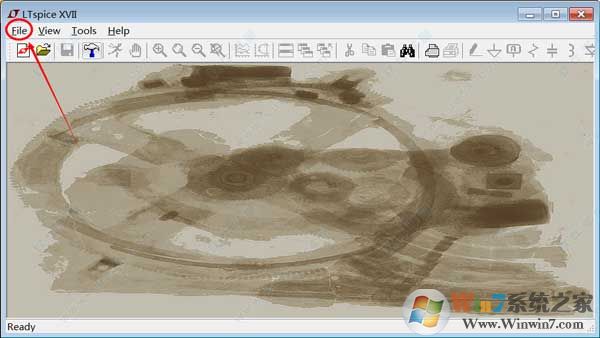

1、打开软件,点击file→new schematic,创建新的原理图。

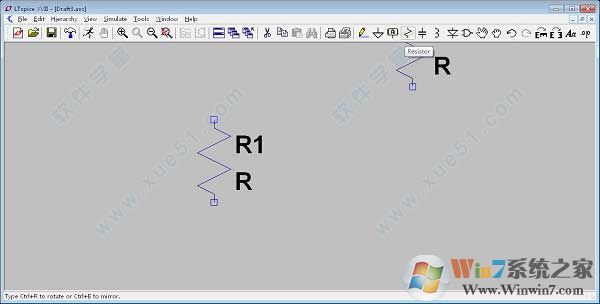

2、一个简单的仿真电路需要放一些元器件在原理图中,那我们首先两个电阻吧!

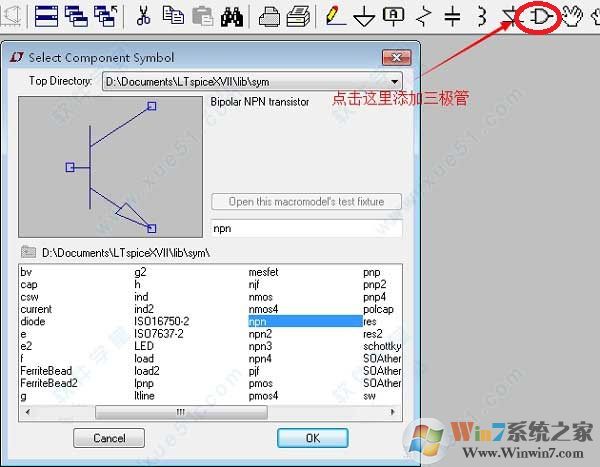

3、右上角还有三极管的标志,点击便可以添加三极管了。

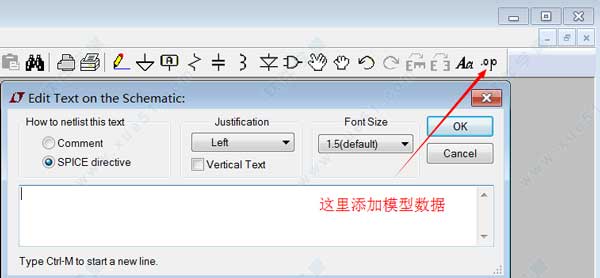

4、点击界面最右边的按钮即可为元器件添加模型数据,记得右键点击元器件并命名与模型数据相同的名字来连接模型数据。

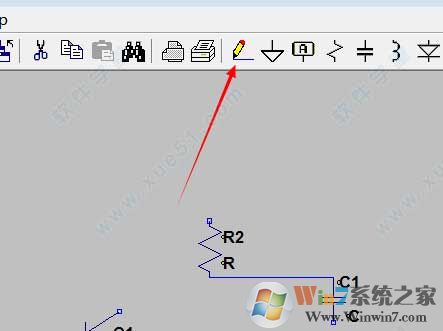

5、点击图中铅笔标识便可以绘制电路图线路。

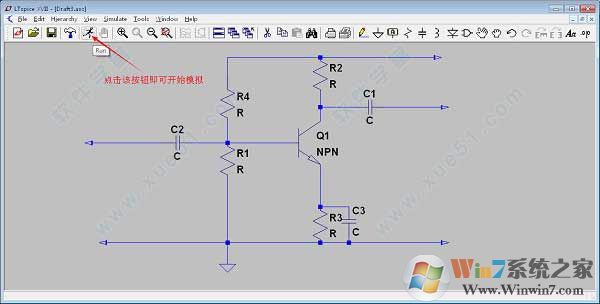

6、点击图中的run便可以开始运行了,当然这张图还没有数据暂时还不能运行的。

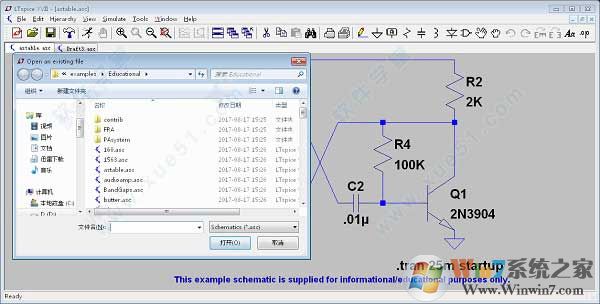

7、当然,软件中还提供了现成的电路图可以使用。
LTspice功能介绍
它是开发设计一个新的SPICE数字集成电路,使繁杂的电源变压器系统软件的模拟仿真完成。
凌力尔特企业发布LTspiceIV,它是其完全免费SPICE电路设计手机软件LTspice/SwitcherCADIII所做的一次重特大升级。
LTspice简体中文版具备专为提高目前多核心CPU的使用率而设计方案的线程同步求解器。此外,该软件还内嵌了新式SPARSE引流矩阵求解器,这类求解器采用汇编程序,致力于贴近现用FPU(浮点处理单元)的基础理论浮点测算限制值。当采用四核处理器时,LTspiceIV可将大中小型电源电路的模拟仿真速率提升 3倍。
